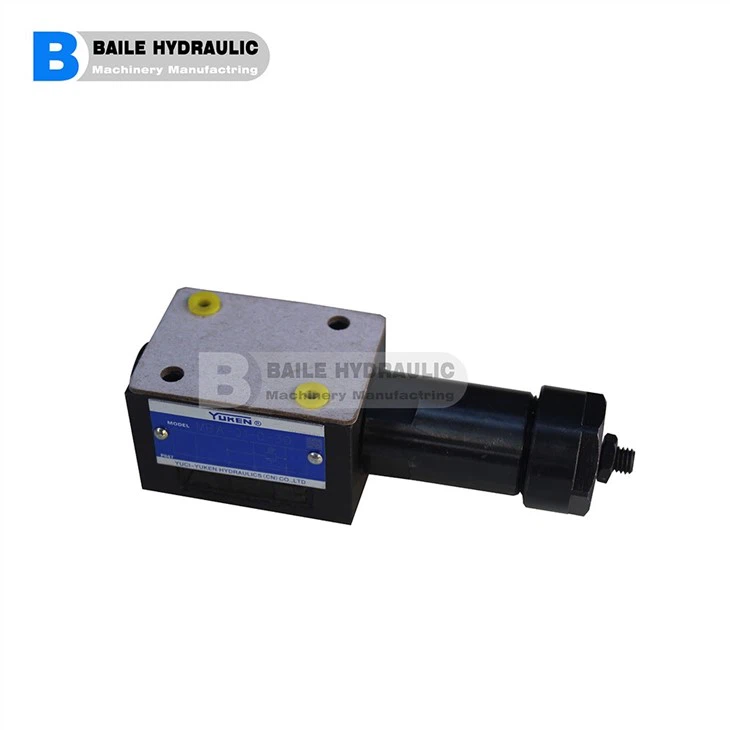

YUKEN 1/8 modularni ventili MBP-01 MBA-01 MBB-01 serija MBP{{5}C-30 MBP-01-H-30 MBA {{9}C-30 MBA-01-H-30 MBB-01-C-30 MBB-01-H-30

MBA: Prelivni ventil za A-Line MBB: Prelivni ventil za B-Linu MBP : Rasterećeni ventil za P-Line . Da izvršite podešavanje pritiska, olabavite sigurnosnu maticu i okrenite vijak za podešavanje pritiska u smeru kazaljke na satu ili suprotno od kazaljke na satu. Za povećanje pritiska okrenite vijak u smjeru kazaljke na satu. Obavezno ponovo čvrsto zategnite sigurnosnu maticu nakon podešavanja pritiska. U slučaju malog protoka, pritisak podešavanja može postati nestabilan. Da biste to izbjegli, pogledajte karakterističnu krivu minimalnog protoka na sljedećoj stranici i koristite ventil unutar raspona kao što je prikazano sa . Minimalni tlak podešavanja jednak je vrijednosti dobivenoj iz karakteristika minimalnog tlaka podešavanja plus protupritisak u cijevi rezervoara na sljedećoj stranici . Ovaj protivpritisak bi trebao uključivati ​​vrijednost karakteristika pada tlaka u T-vodu ventila naslaganih na stranu osnovne ploče modularnog ventila.
