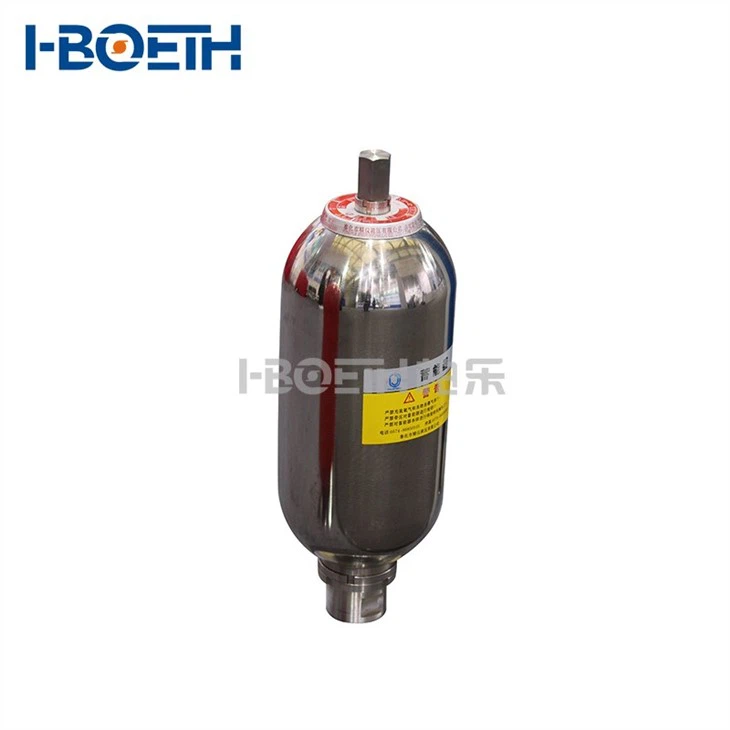

NXQ Series Hydraulic Bladder Accumulator

Hidraulični akumulator NXQ serije

Akumulatori mjehura sastoje se od zavarene ili kovane posude pod pritiskom, mjehura i spojnica za priključak na strani plina i medija.
Za posebne dizajne ili posebne primjene, na primjer za vrlo velike brzine pražnjenja i visoke pritiske, molimo kontaktirajte nas direktno kako biste saznali više.

Pošaljite upit

Opis

HBOETH BOLE HYDRAULIC Kina Akumulator mjehura

Akumulatori bešike

Akumulatori mjehura sastoje se od zavarene ili kovane posude pod pritiskom, mjehura i spojnica za priključak na strani plina i medija.

Za posebne dizajne ili posebne primjene, na primjer za vrlo velike brzine pražnjenja i visoke pritiske, molimo kontaktirajte nas direktno kako biste saznali više.

Highlem nudi akumulatore uključujući kineski GB standard, ASME kod, PED direktivu, specijalne hidraulične akumulatore, visokotlačne prema. itd., da bi imali prednosti na svjetskim poljima.

specifikacije:

Radna temp.:－20 stepeni -150 stepen

Nazivna zapremina: {{0}}.04 ~16,5 gal standardnih akumulatora, ili 2,5~16,5 gal veliki protok, za ASME kod; 0,6L ~ 54L standardni akumulatori za PED; 0,4 ~ 200L sa 10 ~35MPa za kineski GB.

Dozvoljeni radni pritisak: do 1,000 bar.

Kompatibilni materijali sa medijima za elastomer: NBR, EPDM, Viton, FKM (FPM) itd.

Materijali kućišta akumulatora: ugljični čelik, nehrđajući čelik, aluminij, kompozitni materijali i legirani čelik, te prirubnički ili navojni spojevi.

Ako je vaša radna temperatura viša od 130 stepeni, ili ispod -20 stepena, ili je potrebna otpornost na koroziju, preporučujemo da odaberete Highlemove metalne akumulatore sa mehom.

Veličine i dimenzije

VELIČINA L	dimenzija (mm)											Thread	Prirubnica	Težina (Kg)
VELIČINA L	ΦC	M	d	K	Φ1	Φ2	Φ3	n-Φ4	h	L2	L3	L	L'	G1	G2
10	219	M60×2	70	M80×2	55	125	160	6-Φ22	32	93	109	675	690	40	44
16												885	900	54	58
20												1010	1025	62	66
25												1185	1200	74	78
32												1425	1440	90	94
40												1705	1720	106	110
50												1935	1950	120	124
25	299	M72×2	80	M95×2	65	150	200	6-Φ26	40	114	124	770	780	84	91
40												1050	1060	115	122
50												1230	1240	135	142
63												1470	1480	160	167
80												1810	1820	198	205
100												2190	2200	240	247
125												2600	2610	275	282
63	351	M72×2	80	M95×2	65	150	200	6-Φ26	40	114	124	1155	1165	168	176
80												1380	1390	204	212
100												1645	1655	248	256
125												1975	1985	302	310
160												2435	2445	376	384
180												2685	2695	418	426
63	351	M85×2	95	4 1/2-12UN	82	170	220	6-Φ26	40	140	140	1180	1180	170	178
80												1405	1405	206	214
100												1670	1670	250	258
125												2000	2000	304	312
160												2460	2460	378	386
180												2710	2710	420	428

Napomena: L i G1 predstavljaju ukupnu dužinu i težinu akumulatora navoja;
L' i G2 predstavljaju ukupnu dužinu i težinu akumulatora prirubnice.

VELIČINA L	dimenzija (mm)											Thread	Prirubnica	(Kg) Težina
VELIČINA L	ΦC	M	d	K	Φ1	Φ2	Φ3	n-Φ4	h	L2	L3	L	L'	G1	G2
0.4	89	M27×2	31	/	/	/	/	/	/	/	/	260	/	3	/
0.63	89											315	/	3.5	/
1	114											330	/	5	/
1.6	152	M42×2	50	M60×2	38	97	130	6-Φ17	28	68	84	360	375	11	14
2.5												425	440	13	16
4												535	550	16	19
6.3												705	720	22	25
10	219	M60×2	70	M80×2	55	125	160	6-Φ22	32	93	109	680	695	38	42
16												890	905	52	56
20												1015	1030	60	64
25												1190	1205	72	76
32												1430	1445	87	91
40												1710	1725	104	108
50												1940	1955	118	122

Max. Flow Rate	Navojni hidraulični priključak	Φ89, Φ114	0.4-1L	240L/min
		Φ152	1.6-6.3L	240L/min
		Φ219	10-50L	900L/min
		Φ299	40L-125L	1500L/min
		Φ351	63L-180L	2000L/min
	Hidraulični priključak prirubnice	Φ152	1.6-6.3L	240L/min
		Φ219	10-50L	1200L/min
		Φ299	40L-125L	1800L/min
		Φ351	63L-180L	2400L/min

Napomena o naručivanju

Radni pritisak je 31,5MPa, nominalni volumen 50L, prirubnički priključak, medij: hidraulična emulzija, vanjski prečnik školjke 219, akumulator mjehura tipa AB, kod je NXQ-AB-50/31.5-FR( 219).
